Pita Pembawa Untuk IC

• Pita pembawa IC biasanya dihasilkan daripada bahan termoplastik sepertiPS (Polystyrene), PC (Polycarbonate), PET atau ABS.
• Bahan-bahan ini memberikan ciri pembentukan yang boleh dipercayai, struktur poket yang stabil, dan kestabilan dimensi yang baik yang diperlukan untuk pembungkusan litar bersepadu.
• Pemilihan bahan mungkin berbeza bergantung pada jenis pakej IC, keperluan geometri poket dan keadaan pengeluaran SMT.

• Pita pembawa untuk IC mengandungi poket yang dibentuk dengan tepat yang direka mengikut dimensi dan jenis pakej litar bersepadu.
• Poket ini membantu mengekalkan orientasi dan kedudukan komponen IC semasa pengangkutan dan penyusuan automatik.
• diseragamkanlubang gegancusepanjang tepi pita membenarkan pengindeksan tepat apabila pita bergerak melalui mesin pilih-dan-sMT.
• Struktur ini memastikan prestasi penyusuan yang stabil semasa pemasangan SMT automatik.

Pita pembawa untuk IC digunakan secara meluas untuk membungkus litar bersepadu untuk pemasangan SMT automatik.

Jenis pakej IC biasa termasuk:

• SOP / SOIC
• QFP
• QFN
• BGA
• permukaan lain-lekapkan pakej IC

Menggunakan pembungkusan pita dan kekili membolehkan komponen IC dikendalikan dengan cekap dan dimasukkan secara automatikSMT pilih-dan-mesin letaksemasa pemasangan PCB.

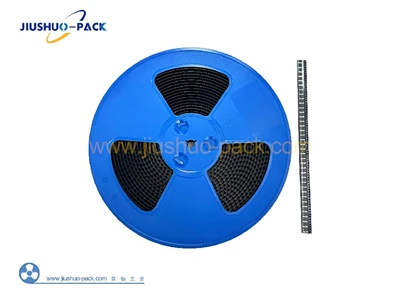

Dalam pembungkusan pita dan kekili, komponen IC diletakkan ke dalam poket pita pembawa dan dimeterai denganpita penutup.

Pita yang dimeterai kemudiannya dililitkankekili plastik, mencipta format pembungkusan berterusan yang sesuai untuk sistem pemakanan SMT automatik.

Struktur pembungkusan ini membantu:

• melindungi komponen IC semasa pengangkutan
• mengekalkan orientasi komponen
• menyokong pemasangan automatik yang cekap

Pembungkusan pita dan gelendong digunakan secara meluas kerana ia menyokong-pembuatan elektronik volum tinggi.

Pengeluaran pita pembawa memerlukan proses pembentukan yang stabil dan kawalan dimensi yang ketat untuk memastikan pembentukan poket yang tepat dan prestasi pita yang boleh dipercayai.

Prosedur kawalan kualiti biasanya termasuk:

• pemeriksaan bahan mentah
• pengesahan dimensi poket
• pemantauan proses pembentukan
• pemeriksaan produk siap

Kebanyakan produk pita pembawa mematuhiKeperluan alam sekitar RoHSdan ikutiPiawaian EIA-481, memastikan keserasian dengan sistem pembungkusan SMT automatik.

Sokongan teknikal tersedia untuk membantu pelanggan dalam memilih spesifikasi pita pembawa yang sesuai berdasarkan saiz pakej IC dan keperluan pembungkusan.

Perkhidmatan sokongan mungkin termasuk:

• penilaian dimensi pakej IC
• cadangan untuk bahan pita yang sesuai
• bantuan dengan reka bentuk poket tersuai

Ini membantu memastikan prestasi pembungkusan yang boleh dipercayai dalam persekitaran pengeluaran SMT.
